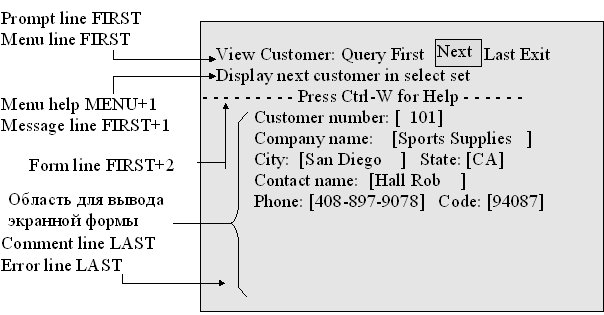

Для большинства операторов экранного взаимодействия определены значения по умолчанию для строк относительно первой и последней строки окна или экрана.

Цвета, заданные в предложении ATTRIBUTE, становятся цветом по умолчанию для всего, что отображается в окне, и специфицируются следующим образом:

В окно можно вывести экранную форму, которая представляет собой набор экранных полей и экранных записей, имеющих имена. Если окно специфицируется для экранной формы (... WITH FORM form-file ...), то размеры окна определяются размером экранной формы.

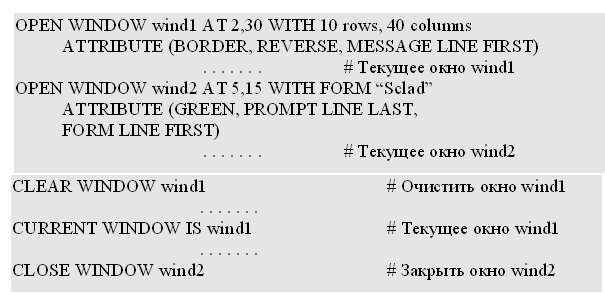

Дополнительные операторы CURRENT WINDOW, CLEAR WINDOW, CLOSE WINDOW служат соответственно для определения текущего окна, очистки и закрытия окна.

Конструкция BEFORE MENU служит для определения блока операторов, выполняемых до активизации меню. Каждый пункт меню начинается ключевым словом COMMAND, с которым могут быть связаны:

• ключевое слово KEY и список 'горячих' клавиш (набор одной или нескольких букв, идентификаторов функциональных клавиш или идентификаторов клавиш управления); обозначение клавиш управления при этом имеет вид CONTROL-x, где х - любая буква, кроме A, D, H, L, R, X;
• наименование пункта меню (строка, заключенная в кавычки);
• строка подсказки, заключенная в кавычки и выводимая во второй строке окна для пояснения назначения пункта меню;
• ключевое слово HELP и номер help-сообщения в help-файле, указываемом в операторе OPTIONS и соответствующим варианту меню.

Наименование пункта меню обязательно.

При выборе пункта меню выполняется набор записанных ниже операторов языка Informix-4GL, соответствующих варианту выбора. Дополнительные конструкции CONTINUE MENU, EXIT MENU, NEXT OPTION, SHOW OPTION, HIDE OPTION среди операторов, относящихся к ключевому слову COMMAND, служат соответственно для возврата управления в текущий оператор MENU, выхода из меню, указания следующего пункта меню, отображения либо, наоборот, скрытия пункта меню.

Help-файл представляет собой файл, созданный утилитой mkmessage из предварительно подготовленного текстового файла нижеприведенной структуры (данный файл может одновременно содержать описание сообщений для операторов INPUT, PROMPT, MENU):

. <Номер сообщения>

<Текстовое описание сообщения>

. <Номер сообщения>

<Текстовое описание сообщения>

. . . . . . .

При запуске утилиты mkmessage первым параметром указывается имя текстового файла, вторым - имя формируемого утилитой mkmessage откомпилированного файла. Перед вызовом меню, в котором предполагается использование help-файла, оператором OPTIONS должны быть определены используемый откомпилированный help-файл и способ вызова help-сообщения

OPTIONS HELP KEY key-name,

где key-name - функциональная либо управляющая клавиша (по умолчанию CONTROL-w).

Секция Database идентифицирует базу данных, характеристики столбцов таблиц которой будут использоваться для определения полей экранной формы на этапе ее компиляции утилитой Form4gl, либо указывает (FORMONLY), что для определения полей экранной формы не требуется какая-либо база данных.

где WITHOUT NULL INPUT - условие, запрещающее ввод NULL-значений.

Cекция Screen

Секция Screen задает точное расположение формы на экране.

Screen [SIZE lines [BY cols]]

{

[text] [field-tag] [graphics-char]

[text] [field-tag] [graphics-char]

. . .

}

[END]

По умолчанию число строк и символов равно соответственно 24 и 80.

Описание формата экрана состоит из массива полей экрана и текстовой информации, такой, как заголовки, поясняющие записи и т.д.

Правила описания полей экранной формы:

• поля задаются квадратными скобками, определяющими местоположение и ширину поля, и тэгами field-tag (ярлыками, метками, признаками) полей, идентифицирующими поле в секциях Attributes и Instructions;
• имена тэгов записываются по правилам записи идентификаторов;
• имена тэгов не есть то же самое, что имена полей; секция атрибутов связывает каждый тэг с именем поля;
• один и тот же тэг может быть использован более чем в одной позиции секции Screen;
• ширина полей для числовых величин должна быть достаточной для размещения максимального из чисел;
• в случае данных типа CHAR символьные строки при необходимости могут усекаться.

Дополнительно отметим графические символы для рисования рамок

\gp------------------q\g

\g| |\g

\gb------------------d\g

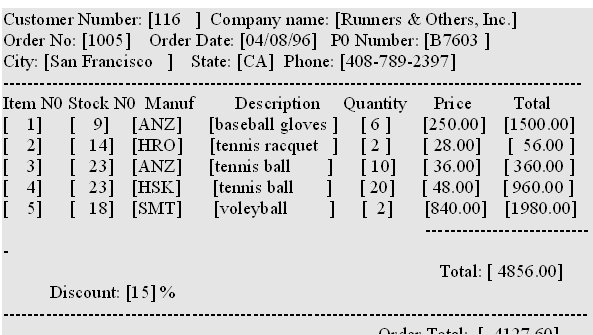

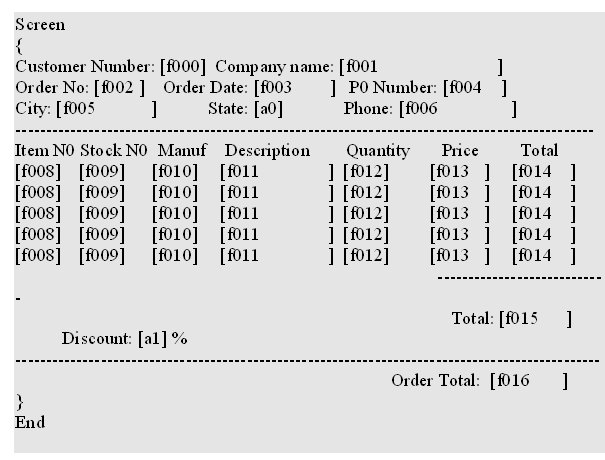

Ниже представлено описание секции Screen приведенной выше экранной формы Example1.per.

Секция Tables

Секция Tables специфицирует таблицы, характеристики столбцов которой будут использоваться для определения полей экранной формы на этапе ее компиляции утилитой Form4gl.

Tables

table | table_alias=[database [@server] :][owner.]]таблица

table | table_alias=[database [@server] :][owner.]]таблица

. . . . . . . . . . .

[End]

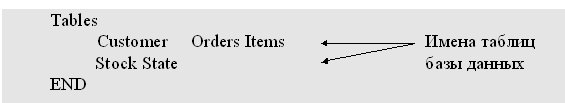

Ниже приведено возможное описание секции Tables.

Секция Attributes

Секция Attributes описывает поведение, внешний вид, допустимые входные значения, значения по умолчанию каждого поля в секции Screen и связывает каждое поле с именем поля. Каждое поле в секции Screen должно быть описано в секции Attributes. Порядок, в котором описаны поля секции Attributes, задает порядок по умолчанию перемещения курсора на экране.

Attributes

field-tag=field-description;

field-tag=field-description;

. . .

[End]

Двумя важнейшими атрибутами каждого поля являются имя поля и тип поля. Имя поля - это имя, используемое 4GL-программой для отображения в поле экранной формы данных при вводе или выводе. Тип поля может быть задан явно, либо неявно и обусловлен видом полей экранной формы:

• поля формы, связанные со столбцами таблиц базы данных;
• поля формы, не связанные со столбцами таблиц базы данных и носящие название Formonly.

Связь экранных полей со столбцами таблиц базы данных устанавливается во время компиляции файла экранной формы и служит для извлечения атрибутов столбцов (тип данных, длина и т.д.). Указанное имя столбца name_column становится именем поля и получает все характеристики столбца. В дальнейшем связь разрывается и имя поля служит связующим звеном между полями экрана и столбцами таблицы базы данных.

Формат описания полей, связанных со столбцами:

field-description =[table.]name_column[,attribute-list];

Имя или псевдоним таблицы обязателен лишь в том случае, когда одно и то же имя столбца упоминается более чем в одной таблице в экранной форме. С помощью вырезок в поле могут быть отображены части столбцов типа Char.

Второй тип связи используется для описания полей, не связанных со столбцами таблиц базы данных. Формат описания данного типа связи:

field-description =Formonly.field-name

[Type [data-type | LIKE table.column]]

[NOT NULL][,attribute-list];

Назначение записанных выше параметров:

Formonly - ключевое слово, информирующее, что поле field-tag не связано со столбцом таблицы базы данных и 4GL-программе доступно под именем field-name;

Type - тип данных в соответствии с типами данных Informix с длиной, определенной шириной отображения (по умолчанию предполагается CHAR);

NOT NULL - ключевое слово, информирующее, что поле обязательно должно иметь введенное значение.

Ниже приведен перечень атрибутов attribute-list, служащих для уточнения свойств полей:

1. AUTONEXT - автоматическое перемещение курсора в следующее поле после заполнения текущего при выполнении операции ввода

field-tag = table_column, AUTONEXT, . . .

field-tag = table_column,

COLOR=[color][ligth][WHERE условие 2 на field-tag], . . .

Список значени цвета и интенсивности изображения приведен выше.

3. COMMENTS - определение сообщения-подсказки

4. DEFAULT - задание значения по умолчанию

field-tag = table_column, DEFAULT=значение.

5. DOWNSHIFT - замена прописных букв на строчные

field-tag = table_column, DOWNSHIFT, . . .

6. FORMAT - управление форматом вывода на экран для столбцов типа DECIMAL, SMALLFLOAT, FLOAT, DATE

field-tag = table_column, FORMAT="строка_формата", . . .

Строка_формата может содержать символы:

# - для представления цифры; mm, dd, yy - месяц, день, год для данных типа даты в различной форме представления и т.д.

7. INCLUDE - задание полю допустимых значений

field-tag = table_column, INCLUDE=(sense_list) , . . .

где sense_list - список, определяемый отдельными значениями (значение1, значение2, . . .), диапазоном значений (значение1 ТО значение2) или их комбинацией.

8. NOENTRY - предотвращение ввода данных во время операции добавления

field-tag = table_column, NOENTRY, . . .

9. NOUPDATE - предотвращение ввода данных во время операции обновления

field-tag = table_column, NOUPDATE, . . .

field-tag = table_column, PICTURE="picture-string" , . . .

где picture- string - комбинация из трех символов: А - любая буква, # - любая цифра, X - любой символ.

11. REQUIRED - требование принудительного ввода данных в указанные поля во время операции добавления.

field-tag = table_column, REQUIRED, . . .

12. REVERSE - вывод на экран в реверсном изображении

field-tag = table_column, REVERSE, . . .

13. UPSHIFT - преобразование строчных букв в прописные.

field-tag = table_column, UPSHIFT, . . .

14. VERIFY - требование от пользователя ввода полей дважды, чтобы снизить вероятность ошибки при вводе.

field-tag = table_column, VERIFY, . . .

15. WORDWRAP - необходимость расположения длинной символьной строки в нескольких полях, имеющих один и тот же тэг

field-tag = table_column, WORDWRAP, . . .

Ниже представлено описание секции Screen приведенной выше экранной формы Example1.per.

Секция Instructions

Секция Instruction используется для

• для задания разграничителей полей;
• определения экранных записей и массивов.

Секция начинается с ключевого слова Instructions и заканчивается необязательным ключевым словом END.

По умолчанию в качестве разграничителей полей выступают символы "[" и "]". Для изменения их в инструкции DELIMITERS данной секции в кавычках указываются два символа, определенных в качестве разграничителя для данной экранной формы.

Экранные записи и массивы служат для объединения экранных полей в группы.

SCREEN RECORD record-name

({table_name.*|

table_name.column THRU table_name.column |

table_name.column} [, . . . ])

Элементы экранной записи указываются либо их перечислением, либо заданием диапазона имен полей в порядке их следования в секции ATTRIBUTES (THRU), либо это может быть полный список. При этом table_name может быть FORMONLY, либо именем таблицы базы данных. В 4GL-программе экранная запись доступна под именем record-name.

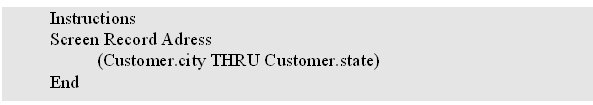

В нижеприведенном примере часть полей, соответствующих столбцам таблицы Customer (заказчик), ассоциируются с экранной записью. Такая экранная запись позволяет упростить операторы Informix-4GL для корректировки реквизитов заказчика. Все поля, соответствующие столбцам таблицы Customer из указанного диапазона, составляют экранную запись Adress.

Группа из n экранных записей в свою очередь может быть объединена в экранный массив.

Описание экранного массива выполняется в секции INSTRUCTIONS конструкцией

SCREEN RECORD record-name[n]

({table_name.*|

table_name.column THRU table_name.column |

table_name.column} [, . . . ])

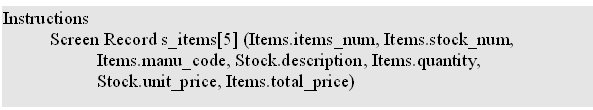

Для приведенной выше экранной формы Example1.per описание используемого в ней экранного массива из пяти записей может быть выполнено в виде

Следующая иллюстрация показывает как связаны между собой описания экранного массива в секциях Screen, Attribute и Instructions.

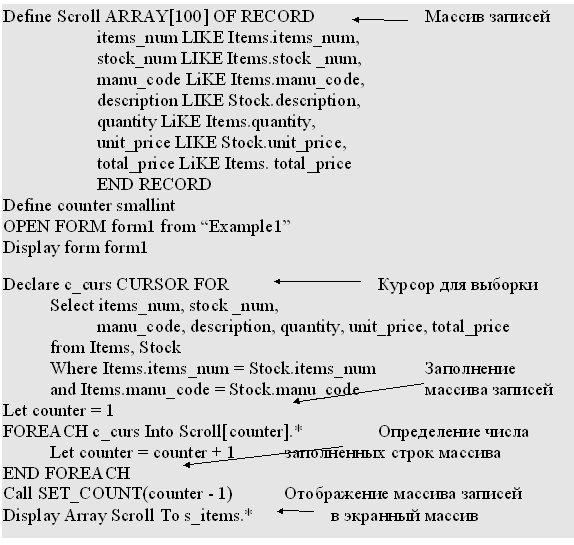

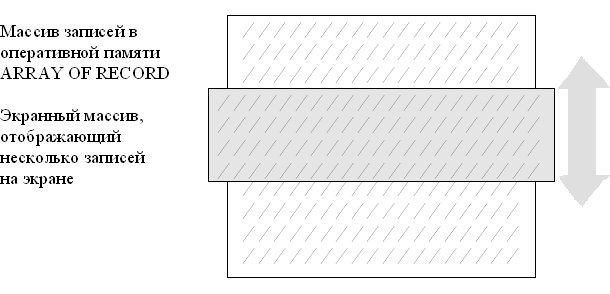

Экранный массив является средством организации так называемого скроллирующего массива, когда на экране при нажатии курсорных клавиш отображается скроллирующий список строк, число которых превышает физический размер области экрана, предназначенной для ввода этих строк.

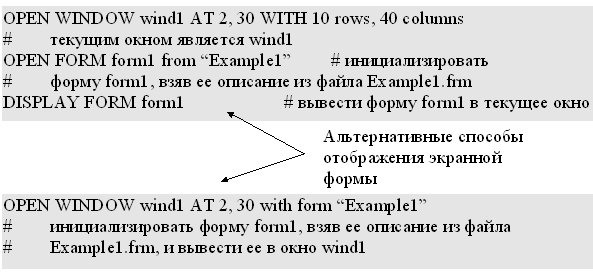

Оператор DISPLAY FORM отображает экранную форму, начиная с третьей строки (если это не изменено предложением ATTRIBUTE оператора OPEN WINDOW) экрана терминала или окна, возможно, со своими атрибутами, определяющими цветовую гамму.

Отметим, что указание опции WITH FORM в операторе OPEN WINDOW равносильно паре операторов OPEN FORM и DISPLAY FORM.

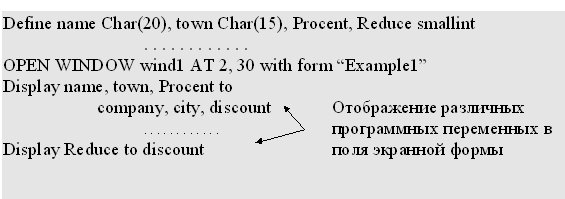

• отображать список программных переменных либо элементов программной записи, содержащих какую-либо информацию (в том числе и из таблиц базы данных) в указанные поля экранной формы с использованием имен полей экранных формы (DISPLAY . . . TO . . .);
• отображать элементы программной записи (предварительно созданные по DEFINE variable-record RECORD . . . ) в поля экранной записи (DISPLAY variable-record.* TO screen-record.*);

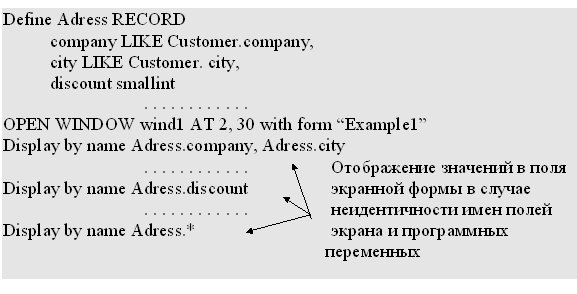

• отображать список программных переменных в поля экранной формы с использованием конструкции DISPLAY BY NAME . . . при условии совпадения имен программных переменных с именами полей экранной формы;
• задавать при отображении данных собственные атрибуты, определяющие цветовую гамму.

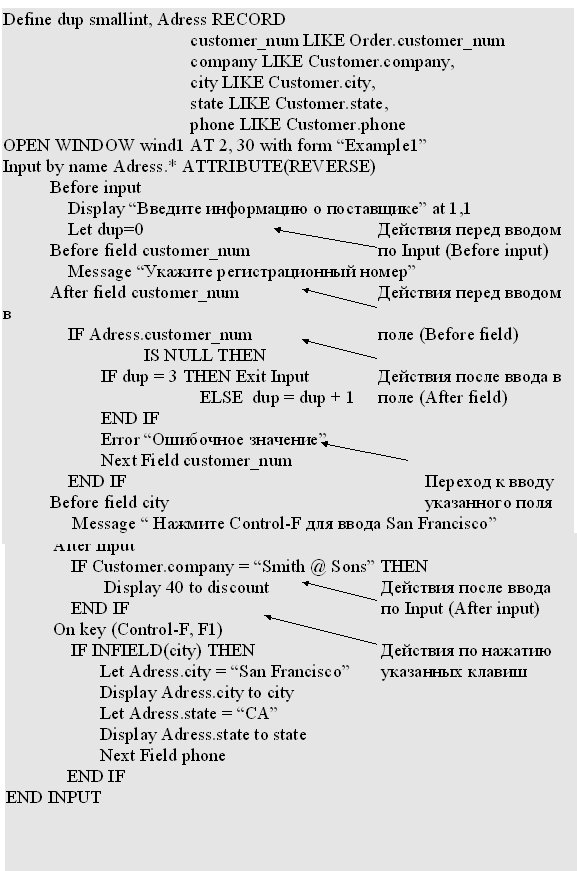

• вводить список указанных программных переменных через поля экранной формы, используя имена полей экранной формы (INPUT. . . FROM . . .);
• вводить список программных переменных через поля экранной формы с использованием конструкции INPUT BY NAME . . . при условии совпадения имен программных переменных с именами экранных полей экранной формы;
• вводить элементы программной записи (предварительно созданные по DEFINE variable-record RECORD . . . ) через поля экранной записи (INPUT variable-record.* FROM screen-record.*);
• определять использование/не использование значений по умолчанию для полей формы (WITHOUT DEFAULTS);
• задавать действия по обработке до/после ввода данных в поле (BEFORE FIELD/AFTER FIELD, а также контролировать вводимые значения;
• определять порядок ввода данных в поля экранной формы (NEXT FIELD); при отсутствии NEXT FIELD порядок обхода полей экранной формы определяется последовательностью полей в списке INPUT;
• определять действия, которые необходимо выполнить при нажатии указанных функциональных или управляющих клавиш (ON KEY);
• использовать help-сообщения из help-файла (HELP);
• проверять значение текущего поля с использованием функции infield(field), возвращающей значение true/false;
• при необходимости прерывать ввод (EXIT INPUT).
